Circuito de filtro EMC
La señal de salida del IC NFC tiene forma rectangular, por lo que es necesario filtrar las oscilaciones armónicas. Para ello se emplea la red de filtro EMC, que dispone una topología paso bajo de segundo orden. El filtro paso bajo, está formado por la inductancia L0 y la capacitancia C0. La frecuencia límite fC del filtro EMC se puede calcular con la ecuación (10).

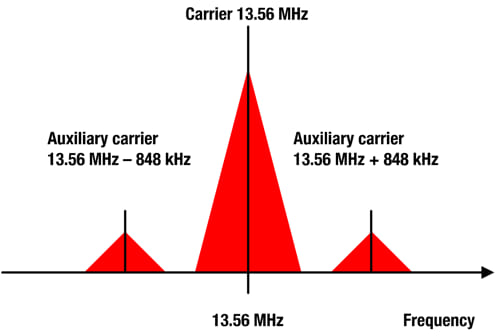

La frecuencia límite fC debe ser más alta que la sub-portadora inmediatamente superior que, para la máxima velocidad de transmisión de datos posible en NFC (848 kbit/s) asciende a 13,56 MHz + 848 kHz = 14,4 MHz. Para ilustrar la necesidad del filtro, en la figura 6 se muestra un espectro de modulación de carga NFC, portadora y sub-portadoras.
![Figura 6: Espectro de modulación de carga NFC con portador y subportadores [7]](https://www.comunicacionesinalambricashoy.com/imagenes/2022/06/ANP084_FA_EN_Figure06.jpg)
Para poder llevar a cabo la adaptación de la impedancia, se debe calcular la impedancia del filtro mediante la ecuación (11).
