Osciladores de diodos Gunn para guía de ondas

895
0

Los nuevos osciladores de diodos Gunn para guía de ondas son modelos compactos ofrecen bajo ruido de fase en frecuencias de las bandas K y Ka.

osciladores de diodos Gunn para guía ondas Pasternack Enterprises ha desarrollado una nueva línea de osciladores de diodos Gunn de guía de ondas con formato compacto, sintonizables y capacidad de generar niveles de señales con bajo ruido de fase en frecuencias de las bandas K y Ka.

Los nuevos osciladores de diodo Gunn de Pasternack incorporan dispositivos de elevado rendimiento y cavidades de aluminio mecanizado.

Debido a la Q externa extremadamente alta y al mecanismo de compensación de temperatura, estos osciladores se distinguen por excelente estabilidad de frecuencia y potencia, mínimo ruido de fase y mayor anti-load pulling.

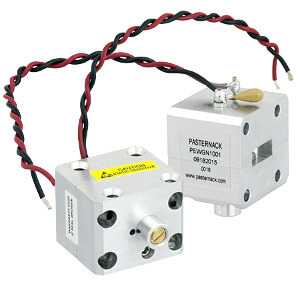

La nueva serie se compone de dos modelos. El PEWGN1001 es un oscilador Gunn de guía de ondas de banda K que genera una frecuencia central de 24.125 GHz con un rango de sintonización de +/- 1.0 GHz, mientras que el PEWGN1000 crea una frecuencia central de banda Ka de 35 GHz con un rango de sintonización de ±3.0 GHz. Ambas versiones disponen de tornillos de auto-cierre.

Estos osciladores se caracterizan por ruido de fase de -98 dBc/Hz con frecuencia offset de 100 KHz y estabilidad de frecuencia de hasta -0.2 MHz/°C. La potencia de salida se sitúa en +10 dBm con estabilidad de hasta -0.03 dB/°C. Y la alimentación de bias es de +5 a +5.5 Vdc con entre 200 y 250 mA y rango de temperatura operativa de -40 a +85 °C.

Los nuevos diseños robustos y compactos soportan puertos de frecuencia de salida con pestañas de guía de ondas de grado militar (Mil-grade) de WR-42 UG-595/U para la banda K y WR-28 UG-599/U para la banda Ka.

Usos de los nuevos osciladores de diodos Gunn para guía ondas

Las aplicaciones típicas de estos componentes de Pasternack Enterprises incluyen osciladores de transmisión y recepción para comunicaciones por radio, fuentes de oscilador local que se pueden multiplicar para test y medida de frecuencia de onda milimétrica, fuentes de radares militares y comerciales, radares de policía, sensores Doppler y apantallamiento de seguridad.
