Antena para small cells y DAS en exteriores

648
0

Soportando cuatro bandas de frecuencia distintas, esta antena para small cells y DAS en exteriores cuenta con certificación RoHS.

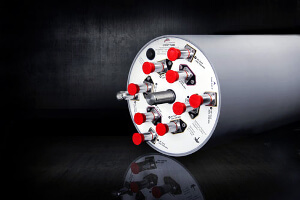

Galtronics ha presentado su nueva antena Extent P6480i Omni Canister, pensada para su uso en entornos exteriores con small cells y DAS.

Antena para small cells y DAS en exterioresLa Extent P6480i trabaja en las siguientes bandas de frecuencia: 1695-2180 MHz y 2180-2400 MHz con cuatro conectores de entrada de tipo 4,3-10 DIN(F), un aislamiento típico de -20 dB, y un aislamiento entre bandas de -30 dB (también típico).

Además, la nueva antena para small cells y DAS en exteriores de Galtronics también trabaja en la banda de los 3550-3700 MHz, con los mismos conectores pero, en este caso, con un aislamiento típico de -25 dB. El aislamiento entre bandas es, como en el caso anterior, de -30 dB (típico).

Finalmente, también opera en la banda de los 5150-5950 MHz, esta vez con solamente dos conectores 4,3-10 DIN(F), aislamiento típico de -25 dB, y también un aislamiento entre banda típico de -30 dB.

Para todos estos valores, el VSWR y la pérdida de retorno son de 1,5:1 (típico), 1,7:1 (máximo) y 14,0 dB (típ.), 11,8 dB (máx.), así como 50 Ohmios de impedancia, una polarización dual slant de 45 grados (±45), y un ancho de banda horizontal omni (de 360 grados).

Las diferencias vuelven a aparecer nuevamente en otros parámetros: para el rango de frecuencias de los 1695-2180 MHz tenemos un ancho de banda vertical de 15 grados, una ganancia máxima de 9 dBi, y una ganancia media de 7,5 dBi.

Si hablamos del rango 2180-2400 MHz, la P6480i presenta un ancho de banda vertical de 12 grados, ganancia máxima de 9,5 dBi, y media de 8 dBi. Para las frecuencias de los 3550-3700 MHz, estos parámetros son: ancho de banda vertical de 15 grados, ganancia máxima de 8,5 dBi, y media de 8 dBi.

Finalmente, respecto al rango 5150-5950 MHz, el ancho de banda vertical es de 19 grados, con ganancia máxima de 6 dBi y una ganancia media de 3 dBi.

Formato físico de la antena para small cells y DAS en exteriores

En cuanto a las especificaciones mecánicas, esta antena presenta un peso de 9 kg, un diámetro de 254 mm, y una altura de 628 mm. El radomo ha sido realizado en ASA, y cumple con la certificación RoHS, soportando un rango de temperaturas operativas que va desde los -40 grados centígrados hasta los +70.
