Antena de doble banda TH-9024C-SMA(M)

2293
0

Con una impedancia nominal de 50 ohmios, la nueva antena de doble banda TH-9024C-SMA(M) es de polarización vertical.

BJTEK Navigation, especialista en la producción de antenas de telecomunicaciones, presenta su nueva antena de doble banda TH-9024C-SMA(M), la cual está diseñada para operar en los rangos de frecuencia que van desde los 902 a los 928 MHz, y de los 2,4 a los 2,5 GHz, proporcionando con ello una solución versátil para diversas aplicaciones de telecomunicaciones.

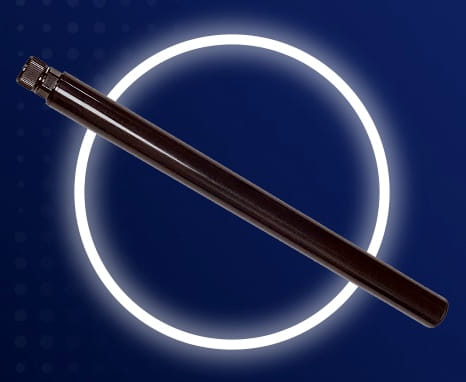

Antena de doble banda TH-9024C-SMA(M)

Además, este modelo presenta una impedancia nominal de 50 ohmios y polarización vertical, optimizando su rendimiento en condiciones diversas.

Con un diseño de dipolo, la TH-9024C-SMA(M) ofrece una pérdida de retorno controlada y una relación de onda estacionaria de voltaje (V.S.W.R) de 2.0:1, lo que minimiza las pérdidas de señal y mejora la eficiencia. La ganancia de esta antena es de 3 dB, asegurando una señal clara y robusta.

Sin embargo, el tipo de antena es externa y se conecta mediante un conector de rosca tipo SMA macho, lo que facilita su instalación en distintos dispositivos.

El tamaño de la antena es de 220 mm, con una tolerancia de ±15 mm, y se encuentra disponible en color negro, combinando estética y funcionalidad. Además, soporta un rango de temperaturas operativas y de almacenamiento de entre -40 y +85 grados centígrados.

Rendimiento y eficiencia

La eficiencia y la ganancia de la TH-9024C-SMA(M) varían dependiendo de la frecuencia específica. Por ejemplo, a 902 MHz, la eficiencia es del 67,33% con una ganancia de 1,57 dBi, mientras que a 928 MHz, la eficiencia aumenta al 73,89% con una ganancia de 2,21 dBi.

Así, para la banda de los 2,4 GHz, la eficiencia es del 57,87% con una ganancia de 3,75 dBi, lo que demuestra su capacidad para mantener un rendimiento consistente en ambos rangos de frecuencia.

El rendimiento de la antena en distintas frecuencias muestra una excelente estabilidad, lo que es esencial para aplicaciones que requieren alta fiabilidad y consistencia de la señal. En frecuencias más altas, cómo las de los 2,45 y 2,5 GHz, mantiene una eficiencia del 60,36% y 60,51% respectivamente, con ganancias de 3,62 dBi y 3,16 dBi.

Para finalizar, en el “Servicio al lector de NTDhoy” puedes solicitar más información sobre la antena TH-9024C-SMA(M). Y en nuestro monográfico Especial módulos inalámbricos, puedes encontrar dispositivos a los cuales conectar esta antena.
