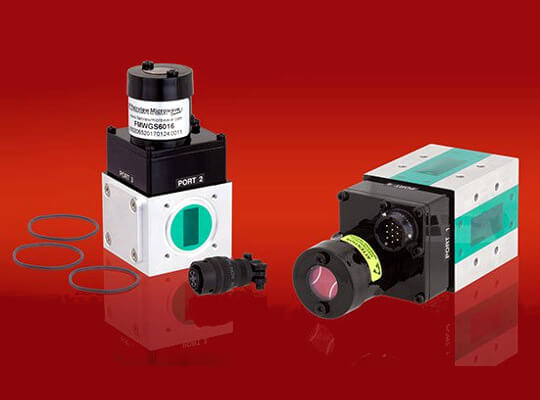

Con un rango de 5.85 a 40 GHz, los nuevos switches de relés electromecánicos para guía-ondas cubren las bandas C, X, Ku, K y Ka.
Fairview Microwave ha introducido veintiocho nuevos switches de relés electromecánicos de 5.85 a 40 GHz que cubren el rendimiento de guía de ondas en las bandas de frecuencia C, X, Ku, K y Ka.
Los nuevos modelos resultan ideales en aplicaciones como VSAT, SATCOM, radares, radios por microondas, guerra electrónica, contramedidas electrónicas, I+D, sistemas espaciales e instrumentación de test.
Los switches de relés electromecánicos están configurados para operación single-pole double-throw (SPDT) con actuadores de cierre, self-cut-off, lógica TTL e indicadores de posición con control manual. También es posible eliminar una pequeña placa para una operación opcional double-pole double-throw (DPDT).
Las veintiocho novedades que se presentan en este comunicado incorporan un controlador de motor con sistema de supresión de arco y un conector de control DC sellado en un diseño con puertos de guía de ondas con pestañas y juntas tóricas para una operación presurizada (de hasta 30 PSIG). Los tamaños de guía de ondas incluyen WR137, WR112, WR90, WR75, WR62, WR42 y WR28.
Los nuevos switches se caracterizan por niveles de aislamiento de hasta 105 dB, pérdida de inserción desde 0.01 dB, tensiones operativas de +12 o +28 Vdc y capacidad de gestión de hasta 12 kW CW (con pico de 320 kW).
Estos diseños robustos rinden con una temperatura de -40 a +85°C y tienen una duración estimada en más de 250.000 ciclos incluso, con exposición constante a la humedad.
Comentarios sobre los nuevos switches de relés electromecánicos
“Nuestros nuevos switches electromecánicos resultan ideales para aquellos diseñadores que necesitan trabajar con señales de baja o elevada potencia en aplicaciones de comunicaciones por microondas, broadcasting y radar”, concluye Tim Galla, Product Manager de Fairview Microwave.
