Módulos receptores GNSS

SkyTraq ha introducido una nueva familia de módulos receptores GNSS System-in-Package (Sip) que soportan GPS / GLONASS / Beidou / QZSS / SBAS.

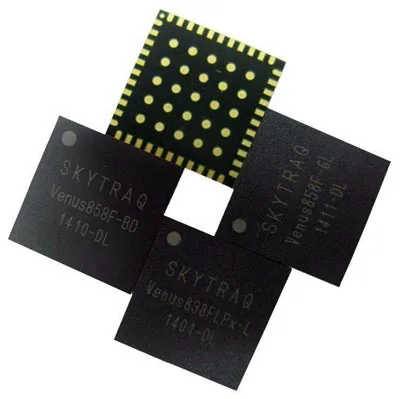

Esta gama se compone de los módulos Venus858F-GL GPS / GLONASS, Venus858F-BD GPS / Beidou y Venus838F GPS. Los tres, que soportan señal QZSS y SBAS adicional, son compatibles en pin y trabajan con un solo diseño de aplicación.

Los módulos receptores GNSS integran motor de posicionamiento SkyTraq Venus8, memoria Flash de 1 MByte, LNA, filtro SAW, TCXO de 0.5 ppm de alta precisión, cristal RTC y otros componentes pasivos en un encapsulado de 10 x 10 x 1.3 mm. Esta configuración sólo requiere antena y alimentación para tener posición fija y generar salida NMEA.

Las tres unidades de módulos receptores GNSS se caracterizan por GPS de 50 Hz, GPS / Beidou de 20 Hz y GPS / GLONASS de 20 Hz, cold start TTFF de 29 s y sensibilidad de rastreo de -160 dBm.

Los interfaces de módulo incluyen dos UART, cuatro SPI, un interface de 2 hilos (compatible con I2C) y dos PWM, entre 28 I/O digitales de función multiplexadas.

Diseños con los módulos receptores GNSS

También es posible utilizar el Arduino IDE a la hora de programar los módulos, haciendo uso de los periféricos on-chip y compartiendo RISC de 32 bit, FPU compatible con IEEE-754 y recursos de memoria. El Venus838F GPS tiene 50 MIPS + 490 Kbyte Flash + 45 Kbyte RAM para programación de usuario.

Estos módulos de bajo coste tienen el objetivo de facilitar la adopción de las últimas tecnologías de navegación por satélite.

Ya se encuentran disponibles diseños de referencia y kits de evaluación de estos módulos receptores GNSS.
